پلات نقشه معماری، قلب تپنده مرحله ارائه و اجرای پروژه‌های ساختمانی است. این خدمت شامل چاپ دقیق و بزرگ‌مقیاس نقشه‌های معماری، سازه، تأسیسات، و جزئیات اجرایی بر روی کاغذهای ویژه پلات می‌باشد. داشتن نقشه‌های چاپ‌شده با دقت بالا نه‌تنها به کارفرما و تیم اجرایی کمک می‌کند تا طرح را بهتر درک کنند، بلکه در جلوگیری از خطاهای اجرایی و حفظ اعتماد مشتری نقش حیاتی دارد.
پلات نقشه معماری چیست و چرا مهم است؟
در واژه‌شناسی معماری، «پلات» به فرآیند چاپ نقشه‌ها در مقیاس واقعی توسط پلاترهای تخصصی گفته می‌شود. نقشه‌های معماری معمولاً در نرم‌افزارهایی مانند AutoCAD، Revit یا ArchiCAD طراحی می‌شوند، اما برای استفاده در کارگاه، باید نسخه چاپی آن‌ها با دقت میلی‌متری تولید شود. این مرحله، یکی از آخرین و حیاتی‌ترین بخش‌های فرایند طراحی است.
تفاوت پلات نقشه معماری با چاپ معمولی
چاپگرهای معمولی توانایی تولید نقشه در ابعاد بزرگ و با دقت خطوط کمتر از ۰.۱ میلیمتر را ندارند. پلاترها بر خلاف چاپگرهای استاندارد، می‌توانند از عرض ۶۰ سانتی‌متر تا ۱۱۰ سانتی‌متر و حتی بیشتر چاپ کنند و کیفیت خطوط، هاشور‌ها و نوشته‌ها را کاملاً شفاف و خوانا نگه دارند.
انواع پلات نقشه معماری
- پلات سیاه و سفید: مناسب نقشه‌های اجرایی و مدارکی که فقط خطوط و نوشته دارند.
- پلات رنگی: برای نقشه‌های ارائه به کارفرما یا مسابقات معماری که بخش‌های مختلف با رنگ‌های متفاوت مشخص شده‌اند.
- پلات مات: کاغذی که نور را بازتاب نمی‌دهد، مناسب برای مطالعه طولانی‌مدت.
- پلات گلاسه: براق و زیبا، بیشتر برای ارائه‌های رسمی استفاده می‌شود.
کاربردهای پلات نقشه معماری
پلات نقشه معماری در حوزه‌های مختلف کاربرد دارد:
- ارائه نقشه‌های اجرایی به پیمانکاران و کارگاه‌ها.
- ارائه طرح‌های مفهومی و سه‌بعدی به کارفرمایان.
- تهیه مستندات برای پروژه‌های دانشگاهی معماری.
- نمایش طرح‌ها در نمایشگاه‌ها و کنفرانس‌ها.
- مطالعات گروهی در تیم‌های طراحی.
فرآیند کامل پلات نقشه معماری
۱. آماده‌سازی فایل: نقشه باید در فرمت‌های استاندارد مانند PDF، DWF یا DWG خروجی گرفته شود.
۲. انتخاب نوع کاغذ: بر اساس نیاز پروژه، کاغذ گلاسه، مات یا مخصوص پلات انتخاب می‌شود.
۳. تنظیمات پلاتر: شامل وضوح چاپ (معمولاً ۳۰۰ تا ۶۰۰ DPI) و انتخاب حالت رنگی یا سیاه و سفید.
۴. چاپ آزمایشی: برای بررسی جزئیات و اطمینان از صحت خطوط و نوشته‌ها.
۵. پلات نهایی: چاپ کامل نقشه و بسته‌بندی آن برای ارسال یا تحویل حضوری.
مزایای استفاده از خدمات پلات نقشه معماری
- دقت میلی‌متری خطوط و نوشته‌ها.
- امکان چاپ در ابعاد بسیار بزرگ.
- استفاده از کاغذهای مقاوم در برابر پارگی و رطوبت.
- کیفیت رنگ پایدار و بدون تغییر در طول زمان.
- سرعت بالای تحویل حتی برای سفارش‌های حجیم.
نکات مهم در انتخاب خدمات پلات نقشه
- نوع دستگاه پلاتر و برند آن (HP، Canon، Epson).
- کیفیت و گرماژ کاغذ (معمولاً بین 80 تا 150 گرم).
- قابلیت چاپ بدون حاشیه یا با حاشیه کم.
- هزینه و زمان تحویل.
دستگاه‌های مورد استفاده برای چاپ پلات نقشه
فرآیند پلات نقشه معماری با دستگاهی به نام پلاتر (Plotter) انجام می‌شود که قابلیت چاپ در ابعاد بسیار بزرگ، با کیفیت خطوط دقیق را دارد.
انواع پلاترها:
-

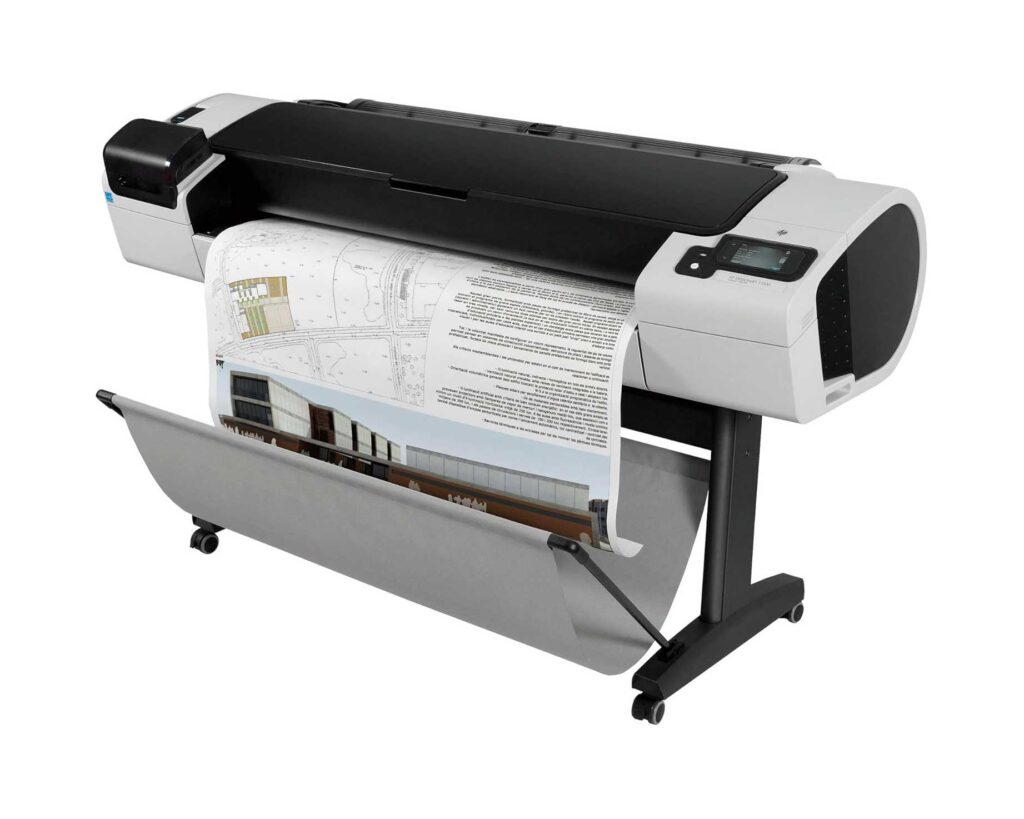

پلاتر جوهرافشان (Inkjet Plotter)
- رایج‌ترین نوع برای نقشه‌های معماری و مهندسی
- کیفیت فوق‌العاده برای خطوط و رنگ‌ها
- برندهای مطرح: HP DesignJet T790، HP T795، Canon imagePROGRAF
- مناسب برای چاپ‌های رنگی و سیاه‌وسفید
-
پلاتر لیزری (Laser Plotter)
- سرعت بالاتر نسبت به جوهرافشان
- کیفیت خوب در چاپ سیاه‌وسفید
- مناسب برای محیط‌های اداری با حجم کار زیاد
- معمولاً برای نقشه‌هایی با جزئیات کمتر استفاده می‌شود
-
پلاتر حرارتی (Thermal Plotter)
- تکنولوژی کمتر رایج
- بیشتر برای چاپ نقشه‌های فتوگرافیک یا خاص
- مقاومت بالا در برابر رطوبت
انواع سایز پلات نقشه معماری
| کاربرد اصلی | ابعاد (میلیمتر) | سایز استاندارد |
|---|---|---|
| پلان‌های جامع، نقشه‌های سایت پلان، پلان شهرسازی | 841 × 1189 | A0 |
| نقشه‌های معماری با جزئیات کامل، برش‌ها و نماهای بزرگ | 594 × 841 | A1 |
| جزئیات اجرایی، نقشه‌های تاسیسات | 420 × 594 | A2 |
| نقشه‌های جزئیات فنی یا برگه‌های الحاقی | 297 × 420 | A3 |
| لیست مصالح، توضیحات متنی و دیاگرام‌ها | 210 × 297 | A4 |
| طراحی‌های خاص با مقیاس‌های بزرگ‌تر از معمول | بزرگ‌تر از سری A | B1 / B0 |
پلات نقشه‌ها معمولاً براساس استاندارد سایزهای کاغذ سری A یا در برخی مواقع سری B انجام می‌شود. انتخاب سایز به عوامل مختلفی مثل مقیاس نقشه، جزئیات فنی، و نیاز کارفرما بستگی دارد.
- در پروژه‌های معماری بزرگ، معمولاً A0 و A1 بیشترین استفاده را دارند، چون جزئیات باید کاملاً خوانا باشد.
- برای تاسیسات یا نقشه‌های داخلی، سایز A2 رایج‌تر است.
ویژگی‌های مهم یک پلاتر مناسب برای نقشه معماری:
- حداقل رزولوشن: 1200dpi برای خطوط واضح
- عرض چاپ: تا 36 اینچ یا بیشتر برای سایز A0 و B0
- سیستم تغذیه رول: برای چاپ مداوم و بدون برش دستی
- پشتیبانی از کاغذهای خاص: مثل کالک، کاغذ گلاسه، یا مات
- دقت مکانیکی بالا: بدون انحراف خطوط و مقیاس
ترفندهای حرفه‌ای در پلات نقشه
برای جلوگیری از بروز خطا، بهتر است قبل از ارسال فایل، خطوط را بررسی کرده و مطمئن شوید رنگ‌ها با هدف شما هماهنگ هستند.
همچنین استفاده از فونت‌های استاندارد و سایز کافی نوشته‌ها باعث می‌شود نقشه در ابعاد بزرگ هم خوانا باقی بماند.
موارد استفاده صنعتی و تخصصی
پلات نقشه معماری تنها محدود به طراحی ساختمان نیست. در پروژه‌های عمرانی بزرگ، طراحی محوطه‌های صنعتی، کارخانه‌ها، پل‌ها و حتی پروژه‌های شهری نیز استفاده می‌شود.
حفظ و نگهداری نقشه‌های پلات‌شده
نگهداری نقشه‌های پلات‌شده باید در شرایط کنترل شده انجام شود:
- به‌دور از نور مستقیم خورشید.
- در پوشه یا لوله‌های مخصوص نقشه.
- به‌دور از رطوبت و گرد و غبار.
این نکات باعث حفظ کیفیت چاپ و خوانایی برای سال‌ها خواهد شد.
سفارش آنلاین پلات نقشه معماری
بسیاری از خدمات چاپ آنلاین امروزه امکان دریافت فایل شما از طریق سایت یا ایمیل و تحویل پلات آماده را دارند. این روش برای کسانی که در شهر دیگری هستند یا وقت کافی برای مراجعه حضوری ندارند، گزینه عالی محسوب می‌شود.
لیست قیمت پلات نقشه معماری
| نوع کاغذ | تا 10 عدد | بالای 10 عدد | بالای 50 عدد | بالای 100 عدد | بالای 300 عدد | بالای 500 عدد |
|---|---|---|---|---|---|---|
| پلات سیاه و سفید A4 | 4000 | 3500 | 3300 | 3000 | 2500 | 2000 |
| پلات سیاه و سفید A3 | 8000 | 7000 | 6500 | 6000 | 5000 | 4000 |
| پلات سیاه و سفید A2 | 15000 | 13000 | 12000 | 11000 | 10000 | 9000 |
| پلات سیاه و سفید A1 | 30000 | 26000 | 24000 | 22000 | 20000 | 18000 |
| پلات سیاه و سفید A0 | 45000 | 38000 | 35000 | 32000 | 30000 | 28000 |
| پلات رنگی A2 | 25000 | 22000 | 20000 | 18000 | 16000 | 15000 |
| پلات رنگی A1 | 50000 | 40000 | 38000 | 35000 | 32000 | 30000 |
| پلات رنگی A0 | 80000 | 60000 | 55000 | 50000 | 45000 | 40000 |
